Описание

Дисковые поворотные затворы с тройным эксцентриситетом считаются наиболее совершенной ступенью развития семейства поворотных затворов. В затворах KERP серии BAT130, 130H вращающий вал также вынесен за центральную ось диска и смещен относительно центральной оси трубопровода (A, B), но в отличие от двухэксцентриковых затворов, затворы с тройным эксцентриситетом имеют более сложную форму уплотняющих поверхностей. Контактирующие поверхности в различных точках сходятся под разными углами к оси трубопровода - что образует третий эксцентриситет (C). В таких затворах не возникает деформаций уплотняющих поверхностей седла и диска, а перекрытие потока обеспечивается смыканием частей. Конструкция с тройным эксцентриситетом позволяет полностью избавиться от упругих элементов в затворном узле. В результате - затворы подобной конструкции требуют наименьший момент при открытии/закрытии, обладают самым большим ресурсом и исключительными эксплуатационными характеристиками. В качестве уплотнений обычно используются пакеты колец из нержавеющей стали (часто чередующихся с кольцами из графита).

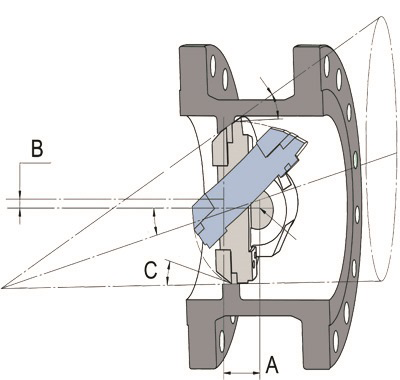

А – смещение оси вращения диска продольно оси трубопровода
В – смещение оси вращения диска поперек центральной оси трубопровода
С – смещение, обусловленное различным углом смыкания поверхностей седла и диска
