Дисковый поворотный затвор является одним из самых распространенных видов трубопроводной арматуры. Затворы компактны, удобны в применении и при этом доступны по цене для большинства потребителей. Конструктивно дисковые затворы можно разделить на затворы с эксцентриситетом и без.

Среди достоинств дисковых затворов можно выделить следующие:

- Возможность дросселирования и регулирования потока среды
В большинстве случаев дисковые поворотные затворы без эксцентриситета используются исключительно как запорные элементы трубопровода, но, несмотря на существенную нелинейность расходной характеристики в крайних положениях - затворы вполне могут быть использованы для дросселирования и регулирования потока от 20о до 80о угла поворота диска.

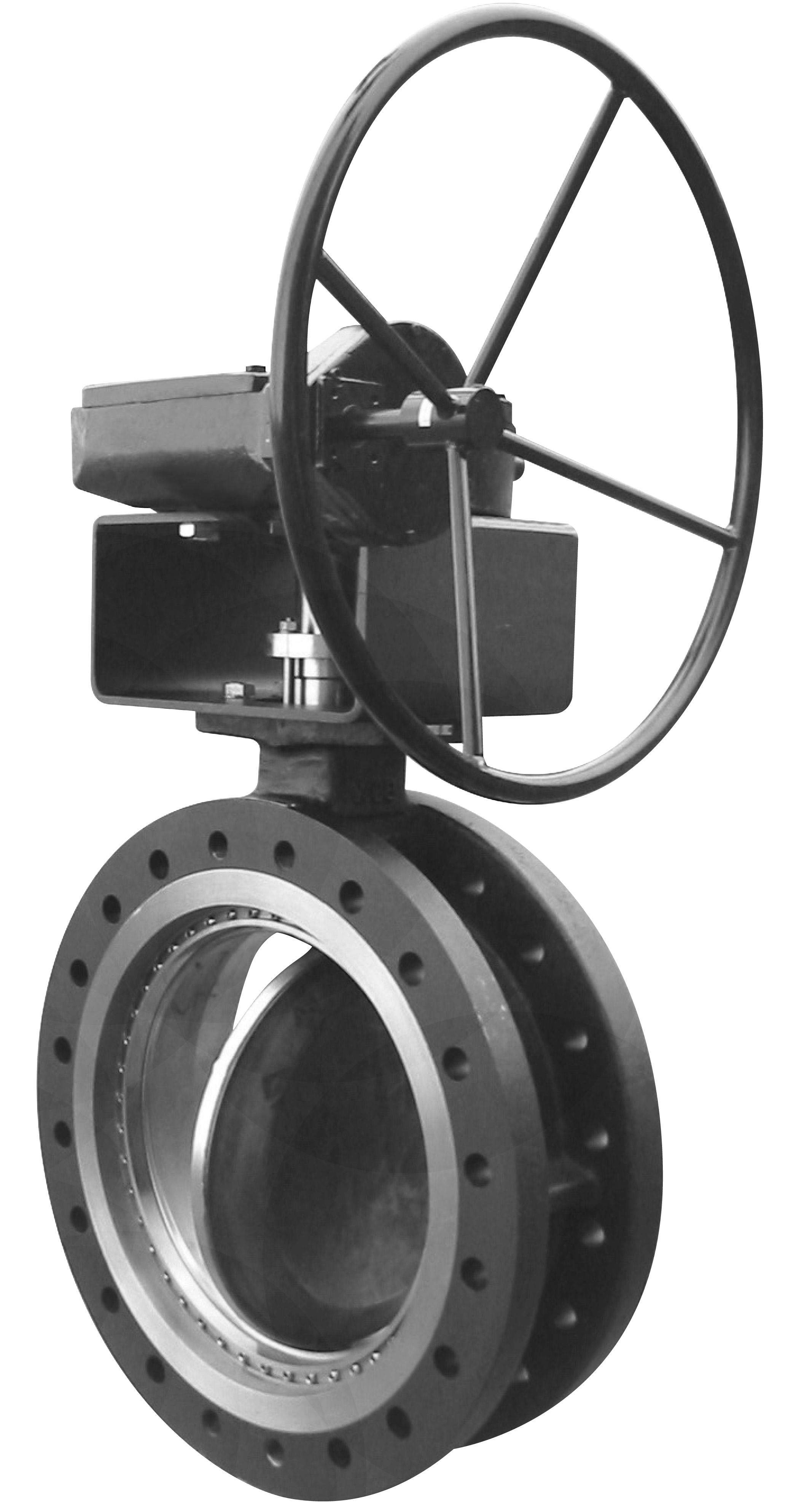

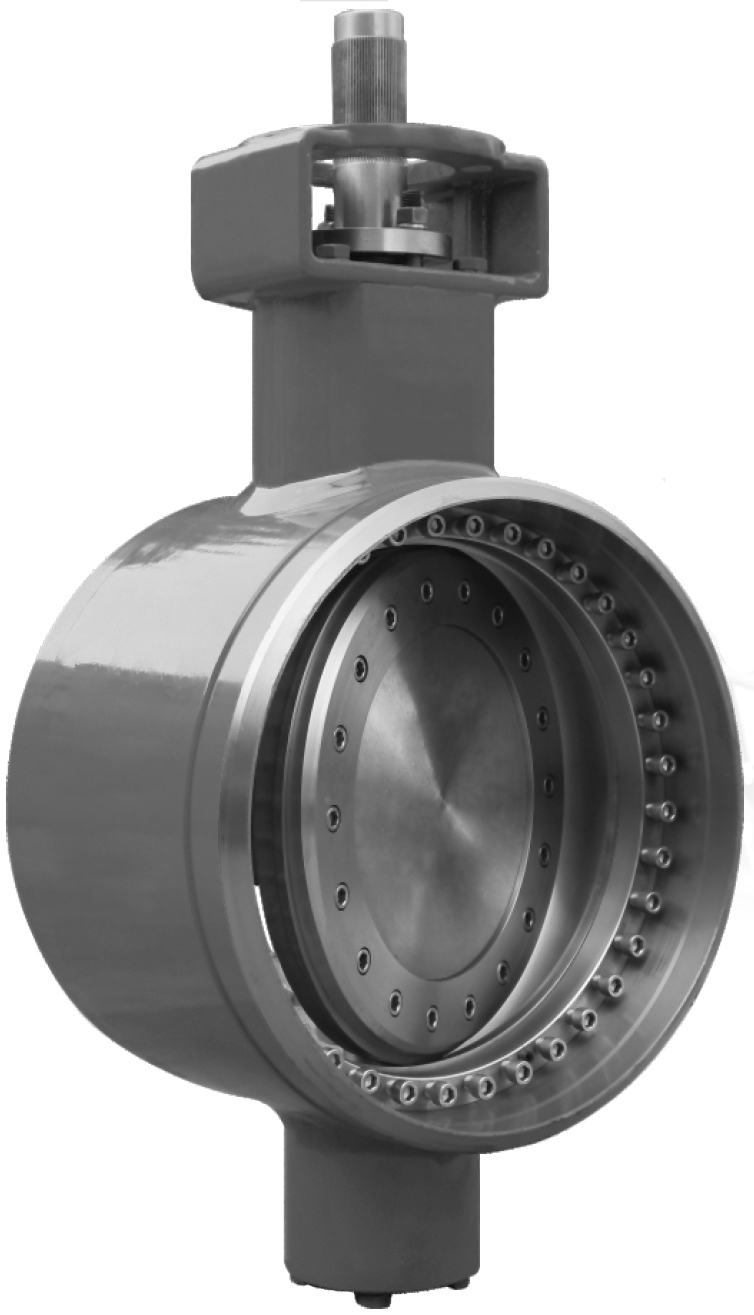

В отличие от затворов центричной конструкции - расходная характеристика затворов с эксцентриситетом имеет менее выраженную нелинейность в начальном и конечном положениях диска. Такие затворы в большинстве случае могут применяться для регулирования потока во всем диапазоне, а применение металлических уплотнений в затворном узле позволяет использовать затворы с эксцентриситетом для управления потоком высокотемпературных и высокоскоростных сред (например, водяной пар) без опасности преждевременного повреждения уплотняющих элементов в результате кавитации или эрозии.

- Отсутствие застойных зон
Отличительной особенностью всех дисковых затворов является отсутствие выраженных застойных зон передаваемой среды. Именно отсутствие застойных зон в пространствах между диском и корпусом позволяет широко применять поворотные затворы при работе с пищевыми или особо чистыми средами (в отличие от шаровых кранов - где неизбежно попадание и застой среды в пространство между корпусом и шаровой пробкой).

- Малая величина потери давления
Низкая турбулентность в затворном узле, обеспечивает высокую расходную характеристику затворов и низкое сопротивление потоку среду.

- Надежность и герметичность
Простота конструкции является отличительным качеством дискового затвора и залогом надежности его работы. Малое количество элементов, из которых состоит затвор, делает его исключительно ремонтопригодным и удобным в эксплуатации. Поворотные затворы, как правило, имеют герметичность класса А, согласно ГОСТ 9544-2005 и в большинстве случаев обеспечивают полное перекрытие потока в любом из направлений. В случае утраты герметичности, работоспособность затвора может быть быстро восстановлена заменой уплотнительных элементов.

- Размер, масса, цена
Неоспоримым преимуществом оборудования этого типа являются его небольшие строительные размеры и как следствие малая масса. По этим критериям поворотный затвор - лидер среди всего семейства запорной и регулирующей арматуры. В свою очередь, невысокая металлоемкость изделия делает поворотные затворы одним из самых доступных видов трубопроводной арматуры.
